H2Cr13埋弧焊丝

焊芯直径: Φ0.8/Φ1.0/Φ1.2/Φ1.6/Φ2.0/Φ2.5/Φ3.2/Φ4.0/Φ5.0

客服微信

QQ客服

24小时咨询热线: 132-3190-3123

产品说明

H2Cr13埋弧焊丝

符合 GB/T 29713 S430
YB/T 5092 H12Cr13
AWS A5.9 ER420
ISO 14343-A-G 13

说明:

H2Cr13埋弧焊丝主要成分是13Cr，为马氏体不锈钢TIG焊丝。焊接顺畅、成形美观，熔敷金属耐腐蚀性良好。

用途:

H2Cr13埋弧焊丝常应用于耐磨耐蚀的马氏体不锈钢焊接，如12Cr13(SUS 420)。

焊丝化学成分（%）

	C	Mn	Si	Cr	Ni	Mo	P	S	Cu
保证值	≤0.12	≤0.60	≤0.50	11.50~13.50	≤0.60	≤0.75	≤0.030	≤0.030	≤0.75
例值	0.11	0.43	0.45	11.80	0.18	0.36	0.019	0.009	0.35

参考电流 (AC、DC-)

直径(mm)	1.6	2.0	2.5	3.2
焊接电流(A)	50~100	100~200	200~300	300~400

注意事项:

1.保护气体：采用纯Ar；流量：电流在100~200A时9~14L/min，电流在200~300A时14~18L/min。
2.钨极伸出长度：3~5mm；电弧长度：1~3mm。
3.风速限制在≤1.0m/s；建议在焊接区背面通氩气保护。
4.在焊接中，焊接线能量的大小直接影响焊缝金属的力学性能及抗裂性能等，应予以更多关注。
5.将焊接部位的锈层、湿气、油污、灰尘等确实除净。
以上建议仅供参考，在具体操作中以现场情况为准。必要时先进行工艺评定再确定焊接方案。

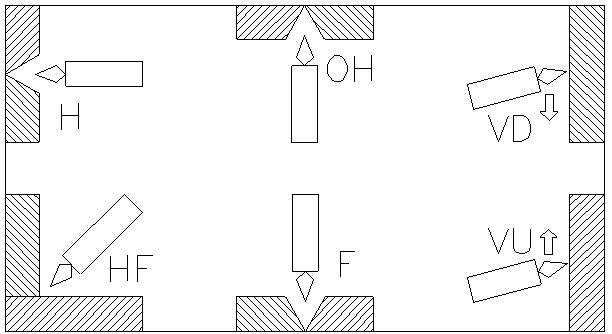

焊接位置:
